產品特點：
◆工作頻率范圍寬
◆插入損耗低
◆隔離度好
◆開關速度快
◆均采用先進的微電子組裝工藝生產
◆開關系列產品用于微波系統中控制微波信號傳輸路徑通斷或轉換，脈沖調制
◆可按用戶要求設計各種頻段的任意路的開關，可設計開發開關陣列
產品應用：
微波信號源用脈沖調制器、雷達發射機和接收機共用天線的收發轉換開關，雷達多波束的轉換控制。
| 反射式單刀十擲開關系列 |
| （TA=+25℃） |
| 型號 |
頻率 |
插損 |
隔離度 |
駐波 |
開關時間 |
承受功率 |
封裝 |
| Model |
Frequency Range |
Insertion Loss |
Isolaion |
VSWR |
Switching Time |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
(ns) |
PCW(W) |
| SP10T0105RL6 |
0.1-0.5 |
2.1 |
60 |
1.5 |
100 |
1 |

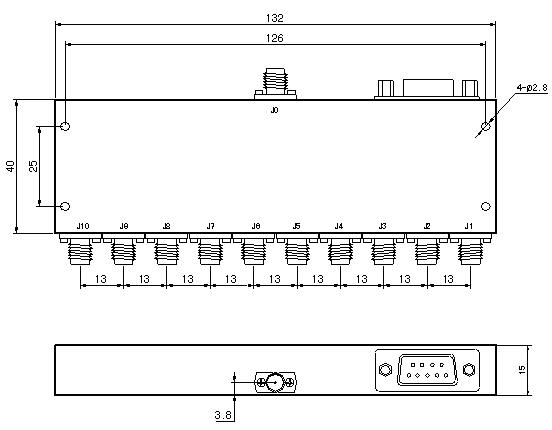

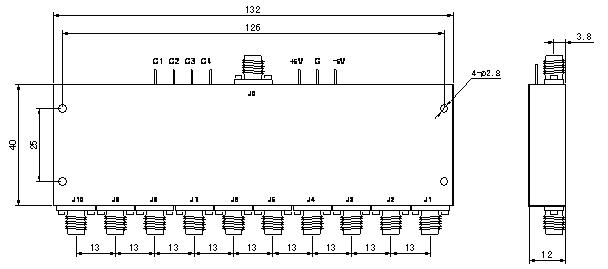

10TA、10TB |
| SP10T0105RL8 |
0.1-0.5 |
2.3 |
80 |
1.5 |
100 |
1 |
| SP10T0520RL6 |
0.5-2.0 |
2.4 |
60 |
1.5 |
100 |
1 |
| SP10T0520RL8 |
0.5-2.0 |
2.6 |
80 |
1.5 |
100 |
1 |
| SP10T2040RL6 |
2.0-4.0 |
2.9 |
60 |
1.5 |
100 |
1 |
| SP10T2040RL8 |
2.0-4.0 |
3.2 |
80 |
1.5 |
100 |
1 |
| SP10T4080RL6 |
4.0-8.0 |
3.3 |
60 |
1.6 |
100 |
1 |
| SP10T4080RL8 |
4.0-8.0 |
3.7 |
80 |
1.6 |
100 |
1 |
| SP10T0812GRL6 |
8.0-12.0 |
3.9 |
60 |
1.6 |
100 |
1 |
| SP10T0812GRL8 |
8.0-12.0 |
4.4 |
80 |
1.6 |
100 |
1 |
| SP10T1218GRL6 |
12.0-18.0 |
4.5 |
60 |
1.8 |
100 |
0.5 |
| SP10T1218GRL8 |
12.0-18.0 |
5 |
80 |
1.8 |
100 |
0.5 |
| SP10T0218GRL6 |
2.0-18.0 |
5.3 |
60 |
2 |
100 |
0.5 |
| SP10T0218GRL8 |
2.0-18.0 |
5.6 |
80 |
2 |
50 |
0.5 |
| 吸收式單刀十擲開關系列 |
| （TA=+25℃） |
| 型號 |
頻率 |
插損 |
隔離度 |
駐波 |
開關時間 |
承受功率 |
封裝 |
| Model |
Frequency Range |
Insertion Loss |
Isolaion |
VSWR |
Switching Time |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
(ns) |
PCW(W) |
| SP10T0105AL6 |
0.1-0.5 |
2.4 |
60 |
1.5 |
100 |
1 |
10TA、10TB |
| SP10T0105AL8 |
0.1-0.5 |
2.7 |
80 |
1.5 |
100 |
1 |
| SP10T0520AL6 |
0.5-2.0 |
2.8 |
60 |
1.5 |
100 |
1 |
| SP10T0520AL8 |
0.5-2.0 |
3.2 |
80 |
1.5 |
100 |
1 |
| SP10T2040AL6 |
2.0-4.0 |
3.3 |
60 |
1.5 |
100 |
1 |
| SP10T2040AL8 |
2.0-4.0 |
3.7 |
80 |
1.5 |
100 |
1 |
| SP10T4080AL6 |
4.0-8.0 |
3.7 |
60 |
1.6 |
100 |
1 |
| SP10T4080AL8 |
4.0-8.0 |
4.2 |
80 |
1.6 |
100 |
1 |
| SP10T0812GAL6 |
8.0-12.0 |
4.3 |
60 |
1.6 |
100 |
1 |
| SP10T0812GAL8 |
8.0-12.0 |
4.8 |
80 |
1.6 |
100 |
1 |
| SP10T1218GAL6 |
12.0-18.0 |
4.9 |
60 |
1.8 |
100 |
0.5 |
| SP10T1218GAL8 |
12.0-18.0 |
5.4 |
80 |
1.8 |
100 |
0.5 |
| SP10T0218GAL6 |
2.0-18.0 |
5.6 |
60 |
2 |
100 |
0.5 |
| SP10T0218GAL8 |
2.0-18.0 |
6 |
80 |
2 |
100 |
0.5 |
|
