電調衰減器是一種電流控制器件，其原理是基于PIN二極管結電阻隨正向電流的改變而改變的特點。和PIN開關的二極管不同，PIN電調二極管的結電阻隨電流增大而緩慢變小。當結電阻大到2歐姆時，大約需要2-25 mA的電流，而開關二極管只需要2-5mA即可。我公司的VAT系列電調衰減器產品采用優化設計,通過微帶混合電路工藝集成，可覆蓋0.01-18GHz頻率范圍，耐功率高、可靠性好，易于控制。
| 窄帶反射式模擬衰減器 |
| （TA=+25℃） |
| 型號Model |
頻率 |
插損 |
動態范圍 |
駐波 |
衰減平坦度 |
承受功率 |
封裝 |
| Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
（dB）max |
PCW(W) |
| VAT1014RN |
1.0-1.4 |
0.8 |
30/60 |
1.5 |
±0.3 |
0.5 |

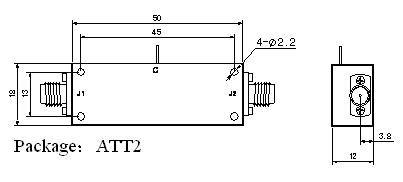

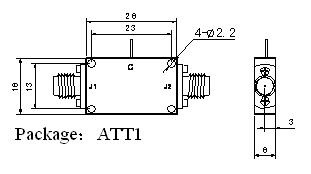

ATT1、ATT2 |
| VAT1420RN |
1.4-2.0 |
0.8 |
30/60 |
1.5 |
±0.3 |
0.5 |
| VAT2030RN |
2.0-3.0 |
0.9 |
30/60 |
1.5 |
±0.3 |
0.5 |
| VAT3040RN |
3.0-4.0 |
0.9 |
30/60 |
1.5 |
±0.3 |
0.5 |
| VAT4050RN |
4.0-5.5 |
1.1 |
30/60 |
1.5 |
±0.3 |
0.5 |
| VAT5575RN |
5.5-7.5 |
1.1 |
30/60 |
1.5 |
±0.4 |
0.5 |
| VAT7595RN |
7.5-9.5 |
1.1 |
30/60 |
1.5 |
±0.4 |
0.5 |
| VAT0912GRN |
9.0-12.0 |
1.1 |
30/60 |
1.5 |
±0.5 |
0.5 |
| RNAT1215G |
12.0-15.0 |
1.7 |
30/60 |
1.5 |
±0.5 |
0.5 |
| RNAT1518G |
15.0-18.0 |
1.9 |
30/60 |
1.5 |
±0.5 |
0.5 |
| 寬帶反射式模擬衰減器 |
| （TA=+25℃） |
| 型號Model |
頻率 |
插損 |
動態范圍 |
駐波 |
衰減平坦度 |
承受功率 |
封裝 |
| Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
（dB）max |
PCW(W) |
| VAT0105RW |
0.1-0.5 |
0.8 |
60 |
1.5 |
±0.75 |
0.5 |
ATT2 |
| VAT0520RW |
0.5-2.0 |
0.8 |
60 |
1.5 |
±0.75 |
0.5 |
| VAT1020RW |
1.0-2.0 |
0.9 |
60 |
1.5 |
±1.0 |
0.5 |
| VAT2040RW |
2.0-4.0 |
0.9 |
60 |
1.5 |
±1.0 |
0.5 |
| VAT4080RW |
4.0-8.0 |
1.1 |
60 |
1.5 |
±1.0 |
0.5 |
| VAT2080RW |
2.0-8.0 |
1.5 |
60 |
1.5 |
±1.3 |
0.5 |
| VAT0818GRW |
8.0-18.0 |
2.2 |
60 |
1.5 |
±1.5 |
0.5 |
| 寬帶吸收式模擬衰減器 |
| （TA=+25℃） |
| 型號Model |
頻率 |
插損 |
動態范圍 |
駐波 |
衰減平坦度 |
承受功率 |
封裝 |
| Frequency Range |
Insertion Loss |
Dynamic Range |
VSWR |
Flatness |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
（dB）max |
PCW(W) |
| VAT1080WA |
1.0-8.0 |
1.5 |
30 |
1.5 |
±0.75 |
0.5 |
ATT2 |
| VAT0818GWA |
8.0-18.0 |
2.4 |
30 |
1.5 |
±0.75 |
0.5 |
.jpg)
微波衰減器分為PIN電調（模擬）衰減器和數控吸收式衰減器兩類
調（模擬）衰減器是以電流做為控制源，控制其衰減量的器件。原理是基于PIN二極管結電阻隨加在其上的電流改變而改變的特點。PIN電調二極管的I層相對較厚，其結電阻隨電流增大而變化速率比開關二極管慢得多。
電調（模擬）衰減器一般來說為反射式，在其零衰減狀態的駐波較好；在其衰減態時駐波較大。
吸收式電調（模擬）衰減器在其零衰減狀態與衰減態時駐波都較好。用戶可以根據系統的需要來選擇。
電調（模擬）衰減器的優點：插入損耗小，反應時間快。
數控吸收式衰減器是以二進制數碼做為控制源，控制其衰減量的器件。原理采用SPDT開關和固定電阻衰減器構成。數控吸收式衰減器有點在于工作頻帶寬、溫度穩定性好、衰減量的高速控制、衰減時相位不變、便于計算機控制、便于整機幅度調整。缺點為起始插入損耗較大。
主要參數說明
衰減動態范圍：是指最大衰減量與最小衰減量的分貝之差。最小衰減量有時也稱為插入損耗或剩余衰減。
平坦度：指衰減量的頻率特性，即在指定頻帶內，衰減量的最大起伏。
精度：對數控衰減器而言，是指實際衰減量相應于標稱衰減量的誤差。
線性度：對于模擬控制衰減器而言，是指衰減量隨控制電壓（電流）變化的線性程度。
分類與結構說明
反射與吸收：
從駐波特性上講，PIN二極管電調衰減器可以分為兩類：反射式和吸收式。前者在衰減時反射能量，駐波很大，而且隨衰減量的增加而增大，后者的駐波在衰減過程中幾乎不變，甚至隨衰減量增加而減小，這使得吸收式比反射式更有利于使用，而且性能穩定，但技術難度較大。
控制方式：
通常PIN電調衰減器為模擬控制方式，另一種方式是采用數字控制，它的控制源為二進制編碼，其優點是便于計算機控制，且重復性、穩定性較好。
|
