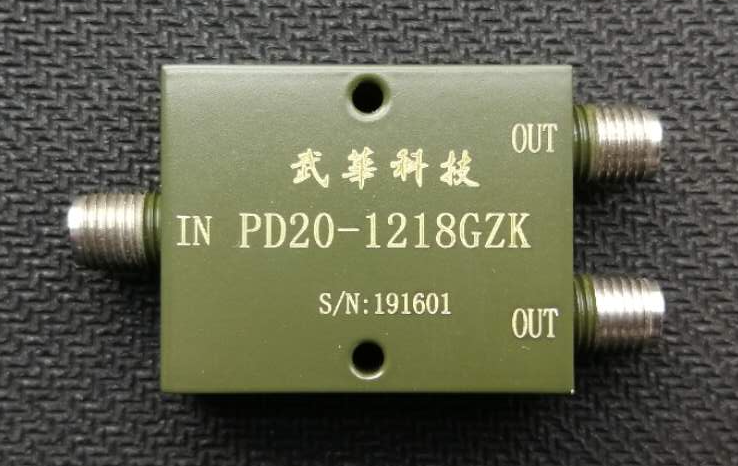

功率分配器是將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的互逆型器件，也可以執行兩個或兩個以上信號能量的合成，因此有時稱為功率合路器。PD20系列0°二功分器在DC-18GHz頻率范圍內具有較低的插損和優良的端口駐波特性，隔離度大于18dB，部分產品可達到35dB以上。
商業及軍事用途
除了表貼的封裝形式以外，還有SMA型，N型，TNC型等多種連接器可供選擇
| 型號 |
頻率范圍 |
隔離度 |
損耗 |
相位不平度± |
幅度不平度 |
駐波比 |

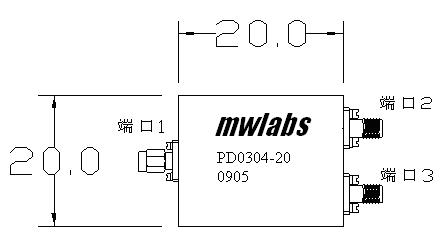

封裝外型 |
| MHz |
Min（dB） |
Max（dB） |
Max（°） |
Max（dB） |
| PD20-35M |
1-35 |
35 |
0.4 |
1 |
0.1 |
≤1.40:1 |
30*22*13 |
| PD20-100M |
1-100 |
35 |
0.5 |
1 |
0.1 |
≤1.40:1 |
30*22*13 |

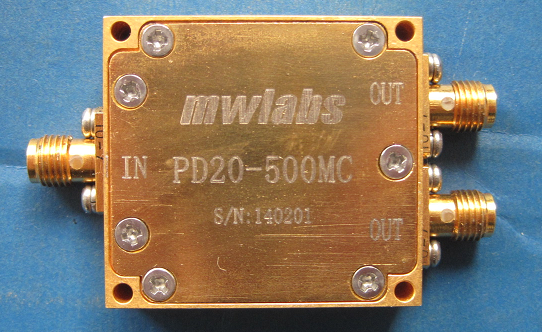

| PD20-500M |
10-500 |
30 |
0.6 |
2 |
0.2 |
≤1.40:1 |
30*22*13 |
| PD20-1000M |
10-1000 |
19 |
1.5 |
2 |
0.2 |
≤1.40:1 |
30*22*13 |
| PD20-0120 |
100-2000 |
18 |
1.2 |
4 |
0.4 |
≤1.40:1 |
30*22*13 |
| PD20-0110 |
100-1000 |
25 |
0.9 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-0430 |
400-3000 |
20 |
1.2 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-0840 |
800-4000 |
16 |
0.8 |
3 |
0.3 |
≤1.30:1 |
定制 |
| PD20-0913 |
900-1300 |
20 |
1 |
3 |
0.3 |
≤1.40:1 |
60*48*13 |
| PD20-1025 |
1000-2500 |
20 |
1.5 |
4 |
0.4 |
≤1.40:1 |
60*48*13 |
| PD20-0218G |
2000-18000 |
18 |
1.5 |
5 |
0.5 |
≤1.60:1 |
40*30*10 |
| PD20-2459 |
2400-5900 |
18 |
0.6 |
3 |
0.4 |
≤1.35:1 |
38*32*11 |
| PD20-0818G |
8000-18000 |
18 |
1.3 |
5 |
0.5 |
≤1.50:1 |
30*24*10 |
以上產品可以根據客戶要求定制
功分器是一種將一路輸入信號能量分成兩路或多路輸出相等，或不相等能量的器件。也可反過來將多路信號能量合成一路輸出，此時也可稱為合路器。一個功分器的輸出端口之間應保證一定的隔離度。功分器通常為能量的等值分配，通過阻抗變換線的級聯與隔離電阻的搭配，具有很寬的頻帶特性。
技術指標說明
插入損耗
器件的直通損耗，其計算公式為所有路的輸出功率之和與輸入功率的比值。或者單路的實際直通損耗減去理想的分配損耗。（理想分配損耗=10log(1/N) N為功分器路數）
隔離度
當主路接匹配負載時，各分配支路之間的衰減量。
幅度平衡
頻帶內所有輸出端口之間的幅度誤差最大值。
相位平衡
頻帶內所有輸出端口之間相對于輸入端口相移量起伏程度。 |
