       大功率限幅器需要定制， 表中所列為一些常規的通用功能限幅器。實際工作中，限幅器基本上都是為整機需要而專門設計的。針對不同的工作頻率、需承受的微波功率、微波脈沖寬度、占空比、要求的接口形式等條件，限幅器的設計也千差萬別。公司為不同客戶設計制作了不同頻段、不同功率、不同工作模式的多種限幅器，具有豐富的經驗。
       在接收系統中，限幅器和低噪聲放大器往往是同時使用的。成都武華科技有限公司在這兩方面都具有一定的專長，因此將二者組合設計制造是我們的優勢，這樣不僅可以簡化系統結構，更可以有效地提高系統性能。

特別須知：限幅器的承受功率分為脈沖功率和線性功率，制作方法不一樣，訂購前請了解清楚。

（T_A=+25℃）

1μs脈寬，0.1%占空比。

限幅器使用說明

一 應用范圍

置于接收機前端以防止功率敏感器件被燒毀。如在混頻器、低噪聲放大器、檢波器前面加限幅器，可使入射功率被限制在安全的范圍之內。

二 限幅器工作原理及特性

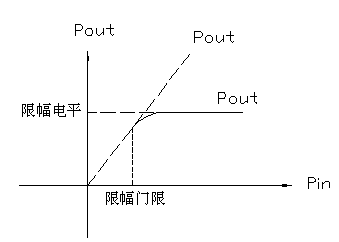

PIN二極管限幅器是利用PIN二極管的結電阻隨著正向電流的大小而變化的特性，實現對射頻信號的反射衰減。當射頻信號較小時，未達到PIN二極管導通的限幅門限，二極管未導通，并聯在傳輸線上的二極管呈現高阻抗，信號則順利地達到輸出端負載。當信號逐漸增大，達到或超過PIN二極管限幅門限，PIN二極管正向?qū)ǎY(jié)電阻變小，形成傳輸線上的短路面，大部分功率被反射，到達輸出端負載的信號大大減小并保持在一定功率水平，該功率已經不致?lián)p壞敏感器件，達到了保護敏感器件的目的。輸出功率基本保持不變的功率電平叫做限幅電平。限幅器的限幅電平特性如下圖所示：

當輸入功率高于門限時，限幅器開始限幅，在此之前，到達負載的功率僅有少量的損耗，幅電平與限幅門限不同，限幅電平是指超過限幅門限后平坦曲線部分的功率，隨著輸入功率的增加，限幅電平會略有增加，因此測試限幅電平應規定輸入功率水平Pin，當輸入功率增加到某一額定值時，限幅器可能被燒毀，這是因為當射頻功率增加時，PIN二極管內產生很大的電流，過載電流將二極管燒毀，所以輸入功率不能超過限幅器的極限功率。

三 注意事項

Ø 應根據使用環境的不同選擇不同功率容量的限幅器，限幅器不能超載工作，任何超額瞬間的高功率脈沖，都會引起限幅器的損壞；
Ø 限幅器規定有輸入輸出方向，接反會損壞；
Ø 一般限幅器電路不帶隔直流電容器，所以微波通道內不得有直流電壓；
Ø 使用高功率限幅器時注意散熱、打火，杜絕開短路現象發生，并防止高反壓觸電。
