產品特點：
◆工作頻率范圍寬
◆插入損耗低
◆隔離度好
◆開關速度快
◆均采用先進的微電子組裝工藝生產
◆開關系列產品用于微波系統中控制微波信號傳輸路徑通斷或轉換，脈沖調制
◆可按用戶要求設計各種頻段的任意路的開關，可設計開發開關陣列
產品應用：
微波信號源用脈沖調制器、雷達發射機和接收機共用天線的收發轉換開關，雷達多波束的轉換控制。
| 反射式單刀六擲開關系列 |
| （TA=+25℃） |
| 型號 |
頻率 |
插損 |
隔離度 |
駐波 |
開關時間 |
承受功率 |
封裝 |
| Model |
Frequency Range |
Insertion Loss |
Isolaion |
VSWR |
Switching Time |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
(ns) |
PCW(W) |
| SP6T0105RL6 |
0.1-0.5 |
1.5 |
60 |
1.5 |
100 |
1 |

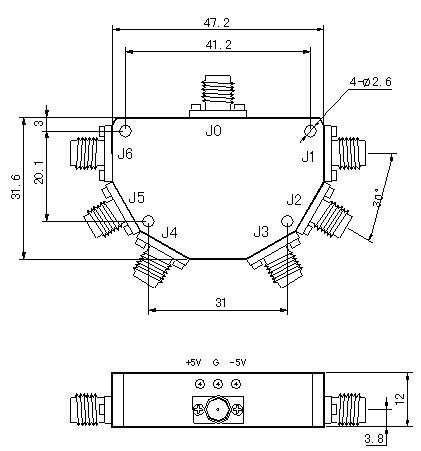

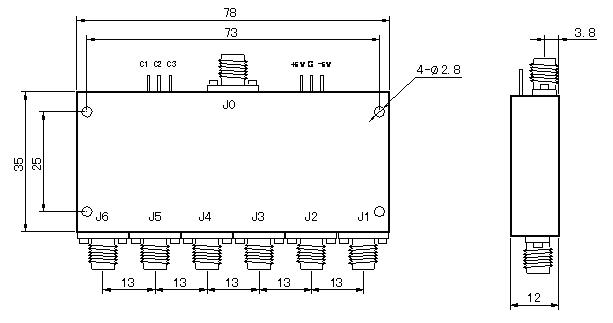

6TA、6TB |
| SP6T0105RL8 |
0.1-0.5 |
1.7 |
80 |
1.5 |
100 |
1 |
| SP6T0520RL6 |
0.5-2.0 |
2 |
60 |
1.5 |
100 |
1 |
| SP6T0520RL8 |
0.5-2.0 |
2.2 |
80 |
1.5 |
100 |
1 |
| SP6T2040RL6 |
2.0-4.0 |
1.9 |
60 |
1.5 |
100 |
1 |
| SP6T2040RL8 |
2.0-4.0 |
2.1 |
80 |
1.5 |
100 |
1 |
| SP6T4080RL6 |
4.0-8.0 |
2.2 |
60 |
1.6 |
100 |
1 |
| SP6T4080RL8 |
4.0-8.0 |
2.5 |
80 |
1.6 |
100 |
1 |
| SP6T0812GRL6 |
8.0-12.0 |
2.9 |
60 |
1.6 |
100 |
1 |
| SP6T0812GRL8 |
8.0-12.0 |
3.3 |
80 |
1.6 |
100 |
1 |
| SP6T1218GRL6 |
12.0-18.0 |
2.5 |
60 |
1.8 |
100 |
0.5 |
| SP6T1218GRL8 |
12.0-18.0 |
2.9 |
80 |
1.8 |
100 |
0.5 |
| SP6T0218GRL6 |
2.0-18.0 |
4 |
60 |
2 |
100 |
0.5 |
| SP6T0218GRL8 |
2.0-18.0 |
4.3 |
80 |
2 |
100 |
0.5 |
| 吸收式單刀六擲開關系列 |
| （TA=+25℃） |
| 型號 |
頻率 |
插損 |
隔離度 |
駐波 |
開關時間 |
承受功率 |
封裝 |
| Model |
Frequency Range |
Insertion Loss |
Isolaion |
VSWR |
Switching Time |
Power Handling |
| （GHz） |
（dB） |
（dB） |
IN/OUT |
(ns) |
PCW(W) |
| SP6T0105AL6 |
0.1-0.5 |
1.1 |
60 |
1.5 |
100 |
1 |
6TA、6TB |
| SP6T0105AL8 |
0.1-0.5 |
1.5 |
80 |
1.5 |
100 |
1 |
| SP6T0520AL6 |
0.5-2.0 |
1.3 |
60 |
1.5 |
100 |
1 |
| SP6T0520AL8 |
0.5-2.0 |
1.7 |
80 |
1.5 |
100 |
1 |
| SP6T2040AL6 |
2.0-4.0 |
1.5 |
60 |
1.5 |
100 |
1 |
| SP6T2040AL8 |
2.0-4.0 |
1.7 |
80 |
1.5 |
100 |
1 |
| SP6T4080AL6 |
4.0-8.0 |
1.9 |
60 |
1.6 |
100 |
1 |
| SP6T4080AL8 |
4.0-8.0 |
2.1 |
80 |
1.6 |
100 |
1 |
| SP6T0812GAL6 |
8.0-12.0 |
2.1 |
60 |
1.6 |
100 |
1 |
| SP6T0812GAL8 |
8.0-12.0 |
2.6 |
80 |
1.6 |
100 |
1 |
| SP6T1218GAL6 |
12.0-18.0 |
2.9 |
60 |
1.8 |
100 |
0.5 |
| SP6T1218GAL8 |
12.0-18.0 |
3.2 |
80 |
1.8 |
100 |
0.5 |
| SP6T0218GAL6 |
2.0-18.0 |
3.6 |
60 |
2 |
100 |
0.5 |
| SP6T0218GAL8 |
2.0-18.0 |
3.8 |
80 |
2 |
100 |
0.5 |
| 大功率反射式單刀六擲開關系列 |
| （TA=+25℃） |
| 型號 |
頻率 |
插損 |
隔離度 |
駐波 |
開關時間 |
承受功率 |
電源 |
| (GHz) |
(dB) |
(dB) |
(us) |
(W) CW |
(V/mA) |
| HSP6T2530R |
2.5~3.0 |
1.3 |
35 |
1.5 |
1 |
50 |
5/500 |
| -2.4 |
|
頻率源--點頻源PLL鎖相系列
咨詢內容：請問：微波開關SP6T單刀六擲，頻率在4GHz以下。切換時間小于10毫秒。但是需要長時間工作，切換頻率大于10次每秒，24小時工作?？梢詥幔坑惺裁磫栴}？價格？
咨詢回復：可以定制
