LC低通濾波器性能特點
l LC微組裝工藝集成，產品系列化設計，一致性好
l 體積小，可靠性高，全溫范圍內性能穩定可靠
l 輸入、輸出50Ω阻抗匹配，駐波小，易于級聯使用
l 帶內幅頻特性平坦，插入損耗小、帶外抑制度高，過渡頻帶窄
l 國際標準的多種全密封管殼封裝形式可選
l 設計靈活，多種響應函數可選，可按用戶要求指標及外形封裝定制，交貨周期短
l 滿足軍用工作環境要求：-55℃～+85℃
極限參數
l 最大輸入功率：1W
l 工作溫度范圍：-55℃~+85℃
l 儲存溫度范圍：-65℃~+125℃
l 沖擊：30g，11ms
l 振動：10g，5～500Hz
使用說明
l LC低通濾波器使用時注意外殼良好接地，否則會影響帶外抑制及平坦度指標
l 輸入/輸出口可互換使用
| 型號 |
通過頻率（MHz） |
3dB截止頻率(MHz) |
過渡頻率帶寬(MHz) |
遠端帶外抑制(dB) |
插入損耗（dB） |
帶內波動 |
帶內反射損耗（dB） |
封裝 |
| （dB） |
| HPF8 |
>8 |
8 |
<2 |
>50 |
<1 |
<1 |
>10 |
SPC/DIP8/DIP4/MF |
| HPF9 |
>9 |
9 |
<2 |
>50 |
<1 |
<1 |
>10 |
| HPF12 |
>12 |
12 |
<3 |
>50 |
<1 |
<1 |
>10 |
| HPF30 |
>30 |
30 |
<5 |
>50 |
<1 |
<1 |
>10 |
| HPF50 |
>50 |
50 |
<8 |
>50 |
<1 |
<1 |
>10 |
| HPF180 |
>180 |
180 |
<20 |
>50 |
<1 |
<1 |
>10 |
| HPF240 |
>240 |
240 |
<30 |
>50 |
<1 |
<1 |
>10 |
| HPF300 |
>300 |
300 |
<45 |
>50 |
<1 |
<1 |
>10 |
| HPF650 |
>650 |
650 |
<100 |
>50 |
<1 |
<1 |
>10 |
| HPF900 |
>900 |
900 |
<150 |
>50 |
<1 |
<1 |
>10 |
| HPF1500 |
>1500 |
1500 |
<300 |
>50 |
<1 |
<1 |
>10 |
注：遠端帶外抑制指截止頻率1.5倍處的抑制

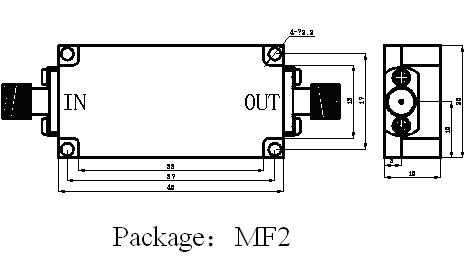

.jpg)

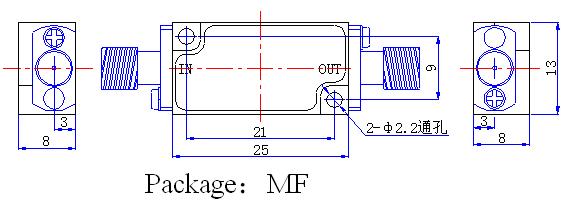

.jpg)

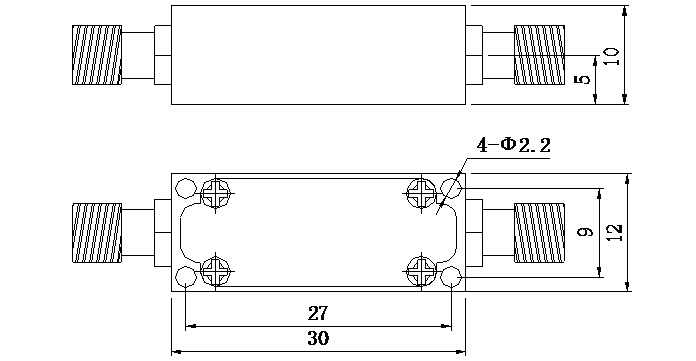

.jpg)
LC濾波器
用戶須知:
1. 請用戶認真閱讀本手冊，并根據自己參數要求提出訂貨。最好同時注明阻帶頻率及要求的抑制度。（如：3dB帶寬比40dB帶寬時的矩形系數或對某一頻率點的抑制）
2. 由于濾波器種類繁多，不同用戶要求參數不同，所以我們對每一用戶均需單獨設計生產，因此生產周期為1~2周，如對外形結構有特殊要求，我們可以依據用戶提供的外形尺寸進行結構加工，但生產周期會稍長。
3. 如您對參數有其他特殊要求，請注明（如群延時指標）。
4.焊接時溫度不能過高時間不能過長（不能用波峰焊接）
5. 電路內部有時不設隔直電容，如必須內加，請用戶單獨提出。實際使用時，輸入/端出可互換使用。
6. 使用時請注意良好接地。
|
