LC低通濾波器性能特點
l LC微組裝工藝集成，產品系列化設計，一致性好
l 體積小，可靠性高，全溫范圍內性能穩(wěn)定可靠
l 輸入、輸出50Ω阻抗匹配，駐波小，易于級聯使用
l 帶內幅頻特性平坦，插入損耗小、帶外抑制度高，過渡頻帶窄
l 國際標準的多種全密封管殼封裝形式可選
l 設計靈活，多種響應函數可選，可按用戶要求指標及外形封裝定制，交貨周期短
l 滿足軍用工作環(huán)境要求：-55℃～+85℃
極限參數
l 最大輸入功率：1W
l 工作溫度范圍：-55℃~+85℃
l 儲存溫度范圍：-65℃~+125℃
l 沖擊：30g，11ms
l 振動：10g，5～500Hz
使用說明
l LC低通濾波器使用時注意外殼良好接地，否則會影響帶外抑制及平坦度指標
l 輸入/輸出口可互換使用
| 型號 |
中心頻率（MHz） |
3dB帶寬(MHz) |
矩形系數BW40dB |
帶外抑制(dB) |
帶內插入損耗（dB） |
帶內波動Min（dB） |
帶內反射損耗（dB） |

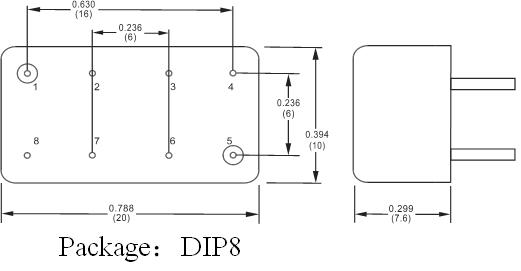

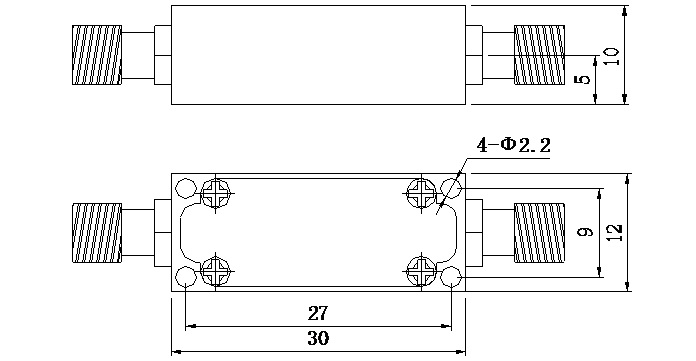

產品提供封裝 |
| /BW3dB |
| BPF10.7-1 |
10.7 |
1 |
<4 |
>60 |
<4.5 |
<0.5 |
>10 |
SPC
/DIP8
/DIP4
/MF
|
| BPF10.7-2 |
10.7 |
2 |
<4 |
>60 |
<4.5 |
<0.5 |
>10 |
| BPF10.7-6 |
10.7 |
6 |
<2.5 |
>45 |
<3 |
<0.5 |
>10 |
| BPF11.3-6 |
11.3 |
6 |
<2.5 |
>45 |
<3 |
<0.5 |
>10 |
| BPF21.4-4 |
21.4 |
4 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF24.1-12 |
24.1 |
12 |
<2.5 |
>45 |
<3 |
<0.5 |
>10 |
| BPF30-8 |
30 |
8 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF30-12 |
30 |
12 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF30-12A |
30 |
12 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BPF45-12 |
45 |
12 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF55-10 |
55 |
10 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF55-22 |
55 |
22 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BPF60-20 |
60 |
20 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BP60-30 |
60 |
30 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF70-40 |
70 |
40 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BP70-40A |
70 |
40 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BP120-60 |
120 |
60 |
<4 |
>60 |
<4 |
<0.5 |
>10 |
| BPF120-40 |
120 |
40 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BP140-40 |
140 |
40 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BPF280-80 |
280 |
80 |
<4 |
>60 |
<4 |
<1 |
>10 |
| BPF280-120 |
280 |
120 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
| BPF420-80 |
420 |
80 |
<4 |
>60 |
<4 |
<1 |
>10 |
| BPF420-120 |
420 |
120 |
<3 |
>45 |
<3 |
<0.5 |
>10 |
.jpg)

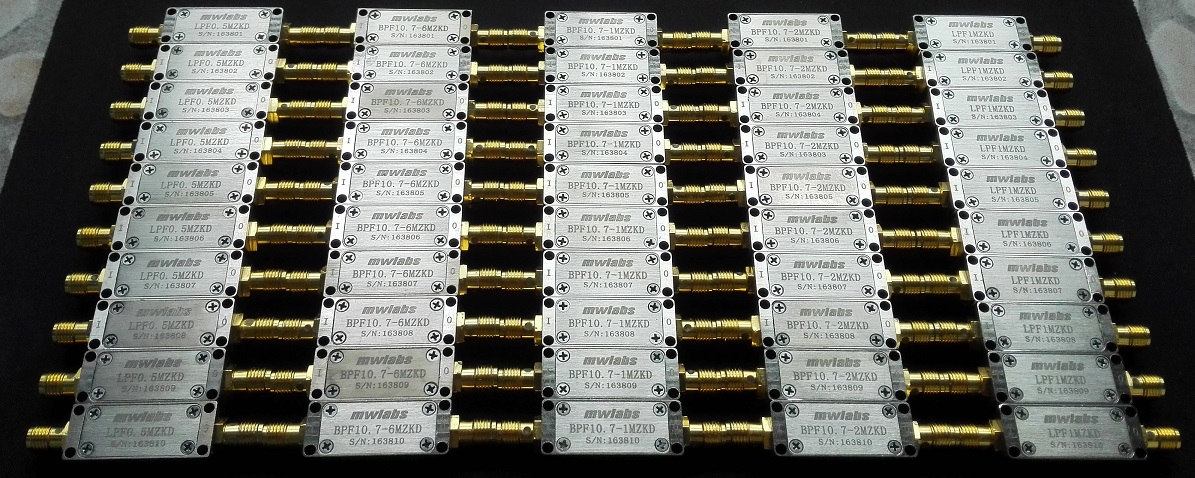

LC帶通濾波器濾波器
用戶須知:
1. 請用戶認真閱讀本手冊，并根據自己參數要求提出訂貨。最好同時注明阻帶頻率及要求的抑制度。（如：3dB帶寬比40dB帶寬時的矩形系數或對某一頻率點的抑制）
2. 由于濾波器種類繁多，不同用戶要求參數不同，所以我們對每一用戶均需單獨設計生產，因此生產周期為1~2周，如對外形結構有特殊要求，我們可以依據用戶提供的外形尺寸進行結構加工，但生產周期會稍長。
3. 如您對參數有其他特殊要求，請注明（如群延時指標）。
4.焊接時溫度不能過高時間不能過長（不能用波峰焊接）
5. 電路內部有時不設隔直電容，如必須內加，請用戶單獨提出。實際使用時，輸入/端出可互換使用。
6. 使用時請注意良好接地。 |
