螺旋濾波器性能特點：
l 頻率覆蓋范圍寬：100~1000MHz

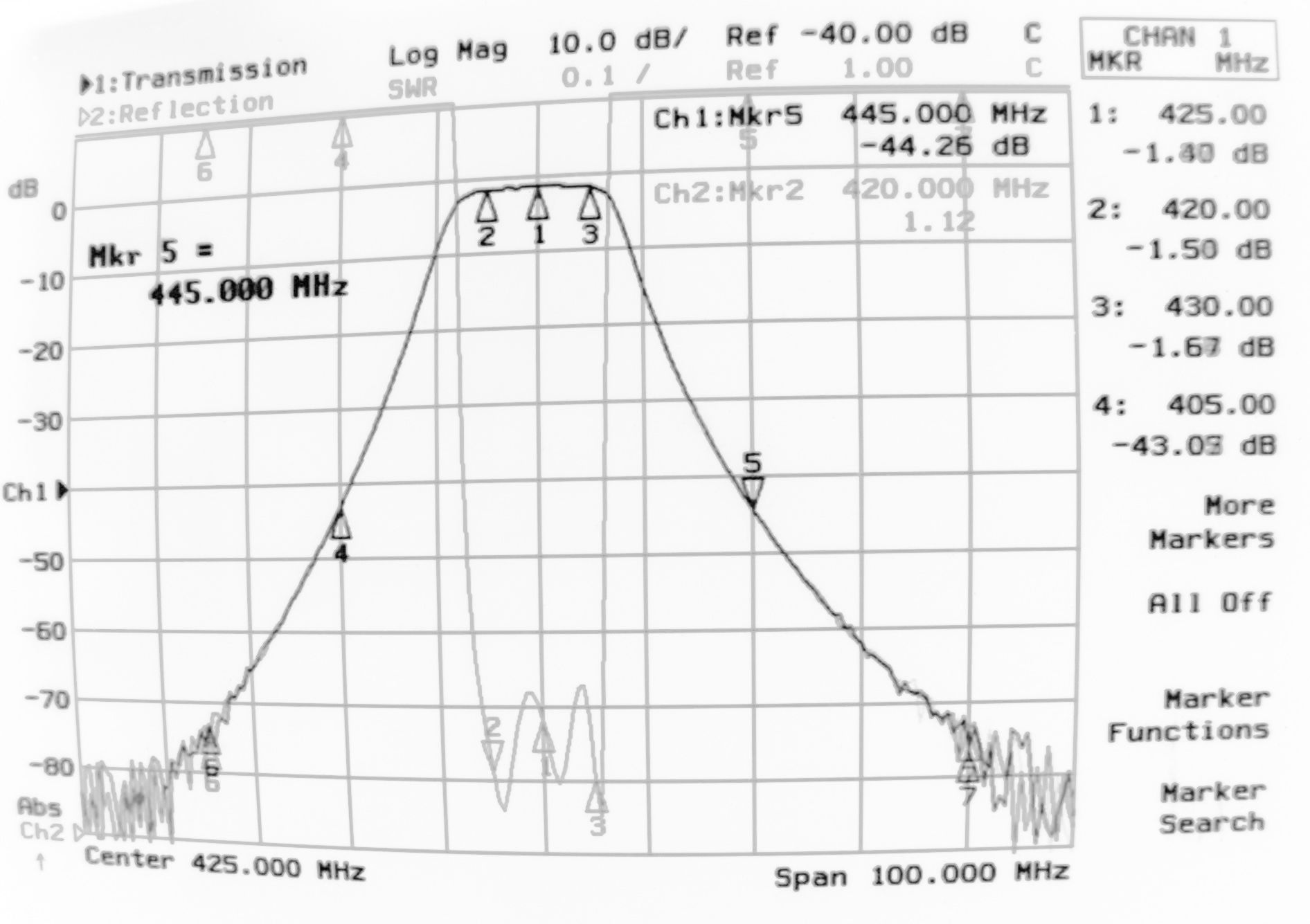

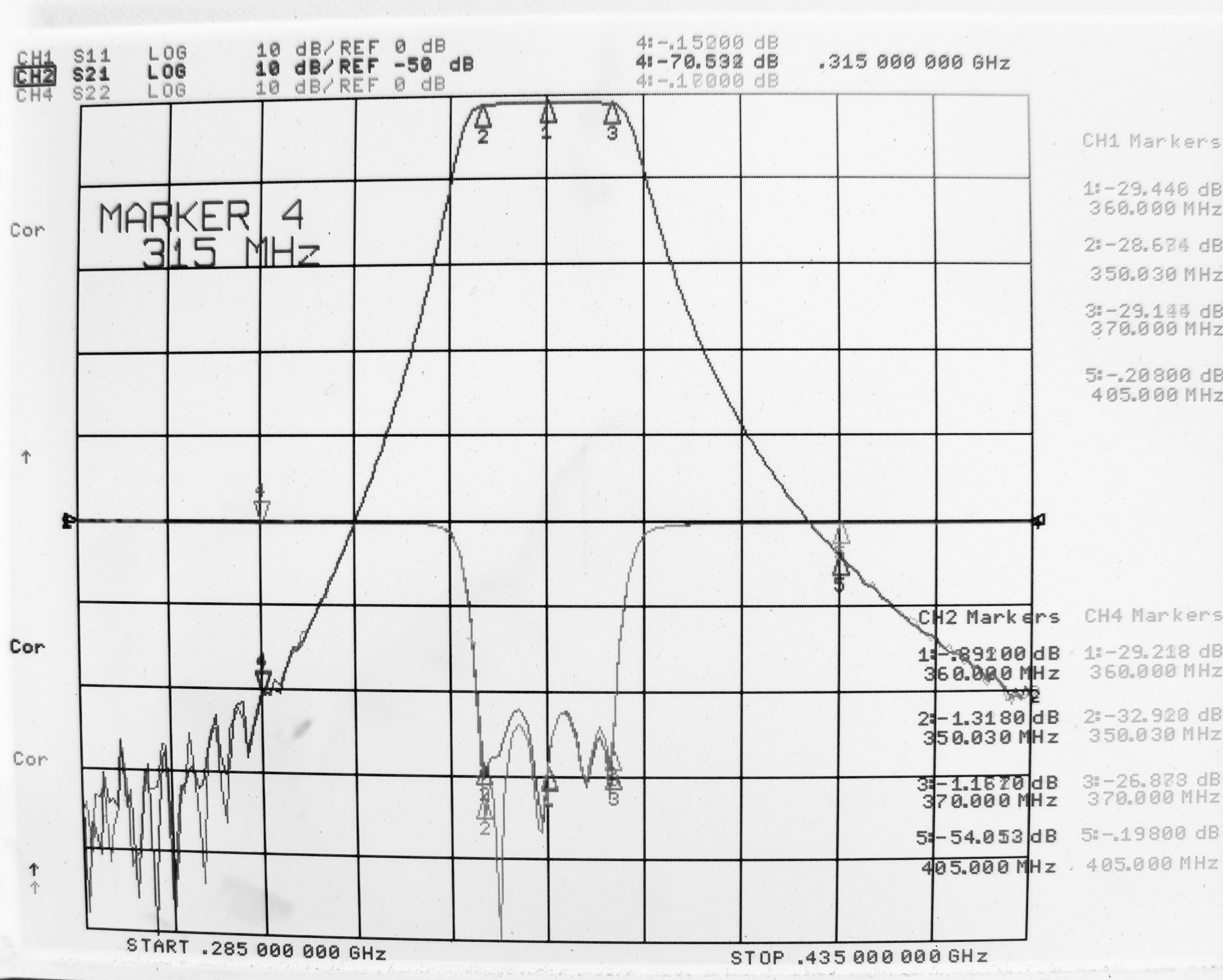

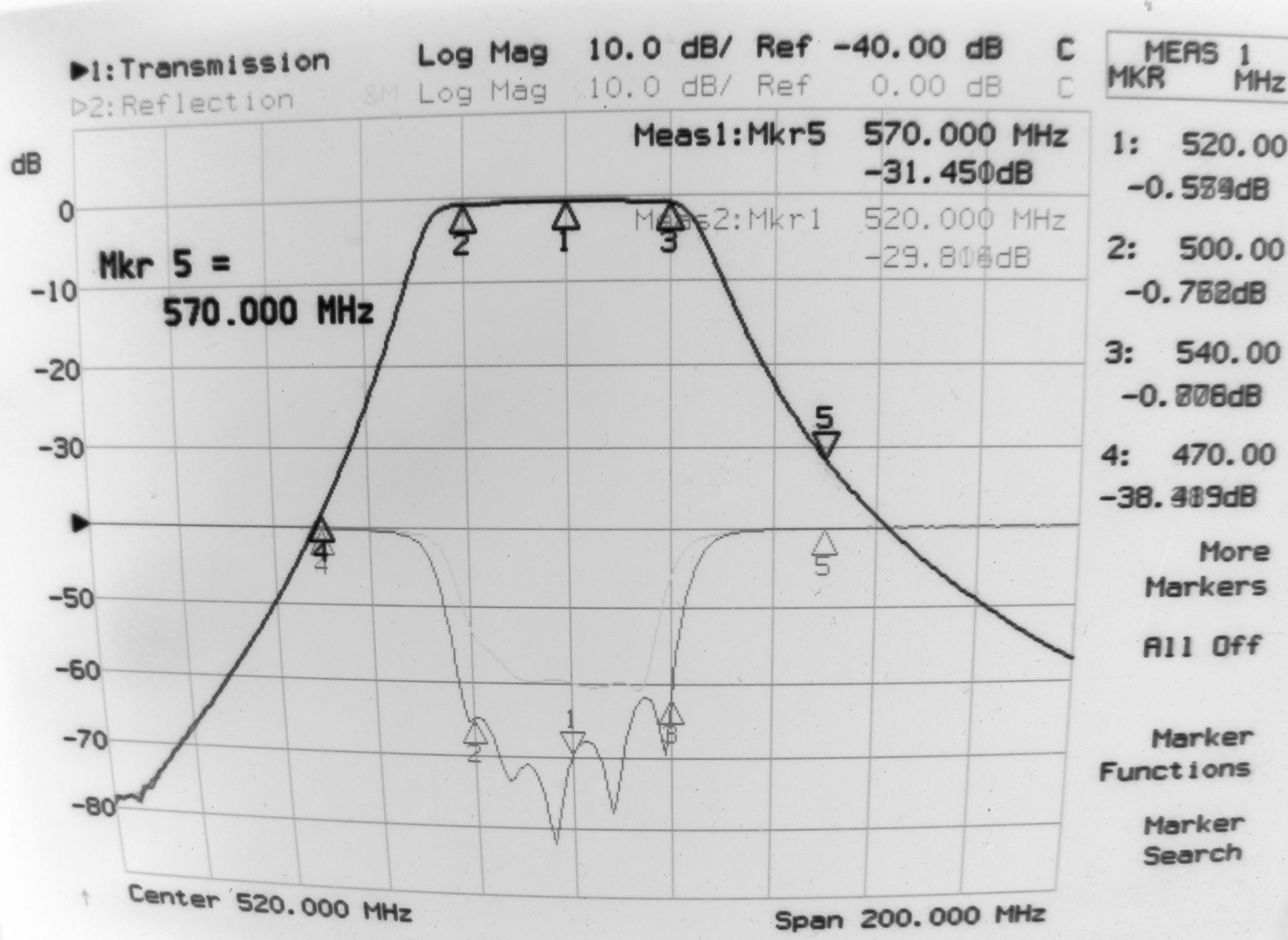

l 典型0.05dB切比雪夫響應函數
l 3dB帶寬0.9%―7%
l 典型給出的為常規指標，結構也為常規結構，用戶有插損、帶外抑制、體積等特殊指標，可專門設計
極限參數
l 最大輸入功率：10W
l 工作溫度范圍：-55℃~+85℃
l 儲存溫度范圍：-65℃~+125℃
典型應用
l 在電路和電子高頻系統中有較好的選頻濾波作用，并能抑制頻帶外無用信號及噪聲
l 在航空、航天、雷達、通信、電子對抗、廣播電視及各種電子測試設備中應用
使用說明
l 使用時注意外殼良好接地，否則會影響帶外抑制及平坦度指標
l 輸入/輸出口可互換使用
| 型號 |
中心頻率（MHz） |
工作帶寬(MHz) |
帶外抑制(dB) |
帶內插損（dB） |
帶內波動（dB） |
帶內駐波 |
封裝形式 |
| HBPF120-3 |
120 |
3 |
>60 |
<2.5 |
<1 |
<1.5 |
該系列產品定制性較強，根據用戶要求確定封裝形式 |
| HBPF157-4 |
157 |
4 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF163.5-5 |
163.5 |
5 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF180-6 |
180 |
6 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF240-7 |
240 |
7 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF300-9 |
300 |
9 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF380-10 |
380 |
10 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF450-12 |
450 |
12 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF470-20 |
470 |
20 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF550-16 |
550 |
16 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF630-18 |
630 |
18 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF690-20 |
690 |
20 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF770-22 |
770 |
22 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF880-26 |
880 |
26 |
>60 |
<2.5 |
<1 |
<1.5 |
| HBPF202-4 |
202 |
4 |
≥40dB@DC～187MHz;≥40dB@215～300MHz |
<2.5 |
<1 |
<1.3 |
|
| HBPF101-4 |
101 |
4 |
≥40dB@DC～92MHz;≥40dB@110～250MHz |
<2.5 |
<1 |
<1.3 |
|
| HBPF175-5 |
175 |
5 |
≥40dB@DC～150MHz;≥40dB@200～400MHz |
<2.0 |
<1 |
<1.3 |
|
HBPF157-4
HBPF163.5-5
|
